کاربرد بلبرینگ (غلتک) در پنجره کشویی

۱. بلبرینگ پنجره کشویی چیست؟ تعریف و عملکرد پایه

توضیح کوتاه: توضیح ماهیت بلبرینگ (یاتاقان توپی) و نقش محوری آن در تبدیل حرکت چرخشی به حرکت خطی آسان در پنجره‌های ریلی.

در دنیای ساختمان و معماری مدرن، پنجره‌های کشویی (ریلی) به دلیل صرفه‌جویی در فضا و زیبایی بصری، به یکی از محبوب‌ترین انتخاب‌ها تبدیل شده‌اند. اما حرکت روان، بی‌صدا و مطمئن یک لنگه پنجره سنگین که ممکن است ده‌ها کیلوگرم وزن داشته باشد، معجزه نیست، بلکه نتیجه عملکرد دقیق یک قطعه مکانیکی کوچک اما حیاتی است: بلبرینگ پنجره کشویی که در اصطلاح عمومی‌تر به آن غلتک یا قرقره نیز گفته می‌شود.

ماهیت و ساختار بلبرینگ (Ball Bearing)

برای درک عملکرد بلبرینگ پنجره کشویی، ابتدا باید به تعریف فنی آن در مهندسی مکانیک بپردازیم. بلبرینگ (Ball Bearing) در واقع نوعی یاتاقان غلتشی (Rolling-element Bearing) است. یاتاقان‌ها در کل، اجزایی هستند که هدف اصلی آن‌ها کاهش اصطکاک بین دو قطعه متحرک نسبت به یکدیگر است.

ساختار یک بلبرینگ استاندارد از چهار جزء کلیدی تشکیل شده است:

1. توپ‌ها یا ساچمه‌ها (Balls): عناصر غلتشی کروی هستند که بین دو حلقه قرار می‌گیرند.
2. حلقه داخلی (Inner Race): رینگی که به قسمت متحرک (در اینجا لنگه پنجره) متصل است.
3. حلقه خارجی (Outer Race): رینگی که در جایگاه ثابت (بدنه غلتک و نهایتاً پروفیل پنجره) قرار می‌گیرد.
4. قفسه (Cage): قطعه‌ای که ساچمه‌ها را در فواصل منظم از هم نگه می‌دارد تا از تماس و برخورد آن‌ها جلوگیری کند.

عملکرد پایه: از اصطکاک لغزشی تا غلتشی

عملکرد بلبرینگ در پنجره کشویی بر پایه یک اصل فیزیکی ساده اما بسیار کارآمد است: تبدیل اصطکاک لغزشی به اصطکاک غلتشی.

تصور کنید یک جعبه سنگین را روی زمین می‌کشید (اصطکاک لغزشی)؛ برای این کار به نیروی زیادی نیاز دارید. اما اگر همان جعبه را روی چند چوب گرد (غلتک) بگذارید و حرکت دهید، به نیروی بسیار کمتری نیاز خواهید داشت.

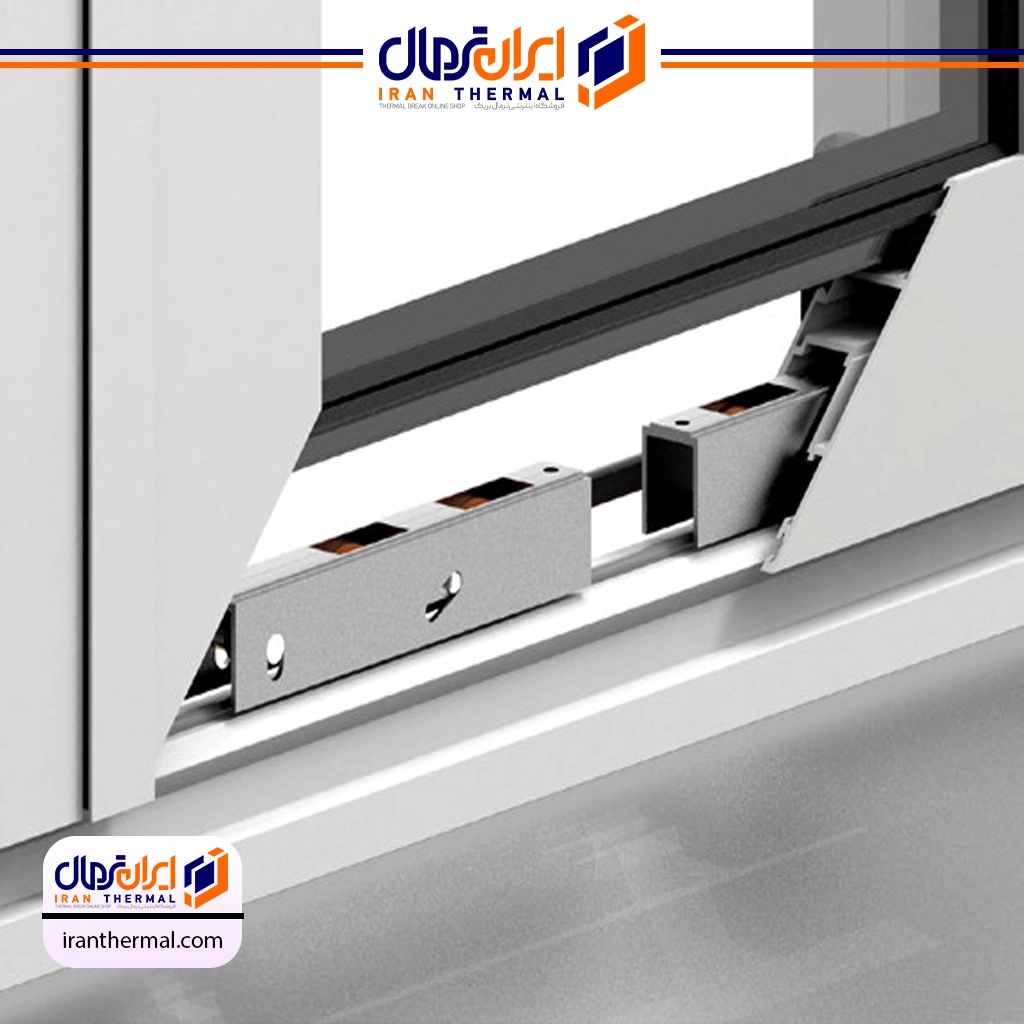

در پنجره‌های کشویی، لنگه سنگین پنجره (که شامل پروفیل، شیشه دوجداره و یراق‌آلات است) روی ریل قرار می‌گیرد. اگر غلتک‌ها فاقد ساچمه (بلبرینگ) باشند، حرکت صرفاً از طریق تماس غلتک جامد با ریل ایجاد می‌شود که همچنان مقداری اصطکاک و صدای مزاحم تولید می‌کند.

اما وقتی از یک بلبرینگ واقعی استفاده می‌شود، وظیفه حمل وزن و تسهیل حرکت به عهده ساچمه‌های کروی منتقل می‌شود. این ساچمه‌ها به جای لغزش یا سایش، بین رینگ داخلی و خارجی می‌غلتند. چون سطح تماس یک ساچمه با رینگ‌ها در حالت ایده‌آل یک نقطه (و نه یک خط یا سطح) است، نیروی مقاومت بسیار ناچیز می‌شود.

تأثیر عملکرد: این تبدیل مکانیزم باعث می‌شود لنگه پنجره حتی با کوچک‌ترین فشار دست یا نیروی انگشتان، به آسانی و نرمی در مسیر ریلی خود حرکت کند و در عین حال، لرزش و سروصدای ناشی از حرکت به حداقل برسد.

بلبرینگ به عنوان “حامل پایدار” لنگه

در عمل، بلبرینگ پنجره کشویی فراتر از یک عامل کاهش اصطکاک است؛ این قطعه رابط قابل حرکت و پایدار بین دو بخش اصلی سیستم کشویی است:

1. لنگه بازشو: بخش متحرکی که بلبرینگ در قسمت پایینی آن نصب می‌شود.
2. فریم ثابت (چارچوب) و ریل: مسیری که بلبرینگ روی آن حرکت می‌کند.

وظیفه این قطعه تنها جابجایی نیست، بلکه تحمل بارهای شعاعی و محوری وارد بر لنگه است:

• بار شعاعی: وزن خود لنگه پنجره (نیروی عمودی). بلبرینگ با توزیع این وزن بر روی ساچمه‌ها و سپس ریل، از تغییر شکل پروفیل و گیر کردن لنگه جلوگیری می‌کند.
• بار محوری (راندگی): نیروهایی که در اثر باز و بسته شدن یا عوامل خارجی (مانند وزش باد شدید) به صورت جانبی به پنجره وارد می‌شوند. اگرچه بلبرینگ‌های پنجره بیشتر برای بارهای شعاعی طراحی شده‌اند، اما ساختار کلی غلتک به ثبات لنگه در مسیر محوری نیز کمک می‌کند.

علاوه بر این، در طراحی بلبرینگ‌های پنجره کشویی مدرن، غالباً یک پیچ رگلاژ تعبیه شده است. این پیچ امکان تنظیم دقیق ارتفاع غلتک را فراهم می‌کند. قابلیت تنظیم ارتفاع، یک مزیت حیاتی در نصب پنجره‌های سنگین است، چرا که به نصاب اجازه می‌دهد:

• ارتفاع لنگه را با چهارچوب کاملاً تراز کند: این کار برای ایجاد عایق‌بندی کامل و جلوگیری از درز و نشتی ضروری است.
• لقی یا لغزش لنگه را حذف کند: با تنظیم دقیق، حرکت لنگه در بالاترین سطح پایداری و امنیت انجام می‌شود.

در نهایت، بلبرینگ پنجره کشویی، قلب مکانیکی حرکت روان پنجره‌های ریلی است که با تبدیل اصطکاک لغزشی به غلتشی، نه تنها سهولت کاربری را به ارمغان می‌آورد، بلکه با کاهش سایش، نقش مستقیمی در افزایش عمر مفید کل سیستم یراق‌آلات و پروفیل پنجره دارد. در بخش‌های بعدی، تفاوت‌های اساسی این بلبرینگ‌های ساچمه‌ای با غلتک‌های ساده‌تر و انواع ساختاری آن‌ها را بررسی خواهیم کرد تا درک عمیق‌تری از انتخاب بهترین گزینه برای هر نوع پنجره کشویی حاصل شود.

۲. اهمیت بلبرینگ (غلتک) در مکانیزم پنجره کشویی

توضیح کوتاه: بررسی چهار مزیت کلیدی حضور بلبرینگ شامل کاهش اصطکاک، حمل وزن لنگه، تضمین حرکت روان و افزایش طول عمر کلی سیستم.

نقش بلبرینگ در ساختار پنجره‌های کشویی، فراتر از یک جزو ساده و پیش‌پا افتاده است. این قطعه کوچک، ستون فقرات عملکرد و تجربه کاربری در یک پنجره ریلی محسوب می‌شود و کیفیت آن به طور مستقیم بر راحتی استفاده، دوام سیستم و حتی عایق‌بندی حرارتی و صوتی تأثیر می‌گذارد. در این بخش، به طور مفصل به چهار مزیت کلیدی و اساسی حضور بلبرینگ (غلتک) با کیفیت در مکانیزم پنجره‌های کشویی می‌پردازیم.

۱. کاهش حداکثری اصطکاک و نیاز به نیروی کمتر

همانطور که در بخش قبل اشاره شد، مهم‌ترین وظیفه بلبرینگ، تبدیل نوع اصطکاک است. اما تأثیر عملی این تبدیل در چیست؟ در یک پنجره کشویی که از بلبرینگ‌های مرغوب و ساچمه‌ای استفاده می‌کند، اصطکاک داخلی به کمترین حد ممکن می‌رسد. این امر به دو نتیجه عملی بسیار مهم منجر می‌شود:

• سهولت کاربری: کاهش اصطکاک به این معناست که کاربر برای باز و بسته کردن لنگه (که معمولاً بین ۴۰ تا ۱۰۰ کیلوگرم وزن دارد)، نیازمند اعمال نیروی بسیار ناچیزی است. یک پنجره با بلبرینگ باکیفیت باید بتواند تنها با نیروی انگشتان دست و بدون نیاز به زور زدن، حرکت کند. این موضوع برای افراد مسن، کودکان و به طور کلی برای استفاده روزمره، یک استاندارد آسایش حیاتی محسوب می‌شود.
• حفظ سرعت اولیه: بلبرینگ‌های مرغوب، مقاومت کمی در برابر شروع حرکت (Static Friction) و ادامه حرکت (Kinetic Friction) دارند. بنابراین، پنجره به محض اعمال نیرو به حرکت در می‌آید و بدون وقفه و کندی، به آرامی در طول ریل حرکت می‌کند.

۲. حمل و توزیع مؤثر وزن سنگین لنگه

لنگه بازشوی یک پنجره کشویی، به ویژه در ابعاد بزرگ با شیشه‌های دوجداره یا سه‌جداره، می‌تواند وزن قابل توجهی داشته باشد. تحمل این وزن، به عهده بلبرینگ‌ها و ریل است. بلبرینگ‌های طراحی شده برای پنجره، باید ظرفیت تحمل بار شعاعی (عمودی) بالایی داشته باشند.

• جلوگیری از دفرمه شدن پروفیل: اگر بلبرینگ توان تحمل وزن را نداشته باشد یا تعداد و کیفیت ساچمه‌های آن پایین باشد، فشار وزن به طور نامتوازن روی پروفیل پایینی لنگه و ریل اعمال می‌شود. این فشار مداوم، در طول زمان می‌تواند باعث دفرمه شدن پروفیل، خم شدن ریل آلومینیومی و در نتیجه، گیر کردن و عملکرد ناصحیح پنجره شود. بلبرینگ با کیفیت، با توزیع یکنواخت بار روی سطح غلتش، از این آسیب‌های ساختاری جلوگیری می‌کند.
• تضمین پایداری ابعادی: بلبرینگ‌ها با حفظ فاصله دقیق و ثابت لنگه از ریل، پایداری ابعادی سیستم را تضمین می‌کنند. این پایداری برای عملکرد صحیح قفل‌ها، اسپانیولت‌ها و مهم‌تر از همه، حفظ درزبندی و عایق‌بندی (Sealing) پنجره ضروری است.

۳. تضمین حرکت روان، خطی و بی‌صدای پنجره

یکی از دلایل اصلی انتخاب پنجره‌های کشویی در خانه‌های مدرن، تجربه حرکتی نرم و کم‌صدا است. بلبرینگ‌ها مستقیماً مسئول تحقق این ویژگی هستند:

• حذف لرزش و صدای “خرخر“: در غلتک‌های ساده که فاقد ساچمه هستند، حرکت با صدای ساییدگی همراه است. در بلبرینگ‌های ساچمه‌ای مرغوب (به ویژه آن‌هایی که ساچمه‌های استیل ضدزنگ دارند)، حرکت عملاً بی‌صدا است. ساچمه‌ها و قفسه، هرگونه ارتعاش یا لرزش ناخواسته را جذب کرده و اجازه می‌دهند حرکت لنگه به صورت کاملاً خطی و آرام انجام پذیرد.
• عملکرد طولانی مدت ثابت: کیفیت ساخت بلبرینگ تضمین می‌کند که این عملکرد روان در دماها، رطوبت‌ها و فصول مختلف سال، ثابت باقی بماند. بر خلاف غلتک‌های پلاستیکی ساده که ممکن است در اثر حرارت یا سرما تغییر شکل دهند یا سفت شوند، بلبرینگ‌های فلزی و باکیفیت، عملکردی پایدار ارائه می‌دهند.

۴. افزایش طول عمر کلی سیستم و قطعات یراق‌آلات

کیفیت بلبرینگ تأثیر مستقیمی بر دوام سایر اجزای گران‌قیمت پنجره دارد. در واقع، بلبرینگ به عنوان یک “فیوز حفاظتی” عمل می‌کند:

• کاهش سایش ریل: وقتی اصطکاک کاهش می‌یابد، سایش بین چرخ بلبرینگ و ریل آلومینیومی یا استیل نیز به حداقل می‌رسد. ریل‌ها معمولاً قطعاتی هستند که تعویض آن‌ها سخت و پرهزینه است. حفظ سلامت ریل، طول عمر کل پنجره را افزایش می‌دهد.
• حفظ سلامت یراق‌آلات جانبی: حرکت سخت و پرفشار لنگه، نه تنها برای بلبرینگ‌ها مضر است، بلکه فشار غیرضروری به دستگیره‌ها، اسپانیولت‌ها (مکانیزم قفل‌کننده چند نقطه‌ای) و لولاها (در صورت وجود) وارد می‌کند. نیروی بیش از حد می‌تواند باعث شکستن دستگیره یا آسیب دیدن مکانیزم قفل شود. با حرکت روان که توسط بلبرینگ فراهم می‌شود، فشار روی تمام این یراق‌آلات توزیع شده و طول عمر آن‌ها افزایش می‌یابد.

در نهایت، سرمایه‌گذاری در بلبرینگ باکیفیت، یک هزینه نیست، بلکه یک تضمین برای کارکرد بی‌نقص پنجره، کاهش نیاز به تعمیرات مکرر و حفظ ارزش زیبایی و عملکردی ساختمان در طولانی مدت است.

بلبرینگ پنجره کشویی: افزایش طول عمر و کارایی

۳. تفاوت کلیدی: بلبرینگ ساچمه‌ای در مقابل غلتک ساده (Roller)

توضیح کوتاه: مقایسه فنی بین غلتک‌های پلاستیکی/برنجی ساده و انواع بلبرینگی/ساچمه‌ای از نظر تحمل بار، صدای حرکت، و طول عمر مفید.

در بازار یراق‌آلات پنجره‌های کشویی، اصطلاح “غلتک” به صورت عمومی برای هر دو نوع قطعه مورد استفاده قرار می‌گیرد، اما از نظر عملکرد مکانیکی و فنی، تفاوت بسیار بزرگی بین یک غلتک ساده (ساده‌رولر) و یک غلتک بلبرینگی (ساچمه‌ای) وجود دارد. این تفاوت، که اغلب توسط مصرف‌کنندگان نادیده گرفته می‌شود، اصلی‌ترین عامل تعیین‌کننده تجربه کاربری در بلندمدت است. درک این تمایز برای انتخاب محصول با کیفیت و دوام بالا حیاتی است.

غلتک ساده (Sleeve Roller): مکانیسم لغزش محوری

غلتک‌های ساده، ابتدایی‌ترین نوع مکانیزم حرکتی هستند. در این ساختار، محور چرخ (غلتک) یا مستقیماً داخل یک بوش (سوراخ) در قاب اصلی غلتک قرار می‌گیرد، یا ممکن است بوش از جنس ساده‌ای مانند پلاستیک یا فلز برنجی باشد.

مشکل اصلی: در این مکانیزم، محور چرخ به جای غلتیدن آزادانه، در داخل بوش می‌لغزد (Sleeve Bearing). اگرچه حرکت دورانی چرخ ایجاد می‌شود، اما اصطکاک بسیار بالایی بین محور و بوش داخلی وجود دارد. این اصطکاک بالا منجر به مشکلات زیر می‌شود:

1. نیاز به نیروی زیاد: کاربر برای به حرکت درآوردن لنگه، باید بر نیروی اصطکاک بین چرخ و ریل، و اصطکاک بین محور و بوش غلبه کند.
2. سایش سریع: لغزش مداوم محور در بوش باعث سایش سریع‌تر مواد (به خصوص اگر پلاستیکی باشد) و ایجاد لقی و در نهایت، خرابی زودهنگام غلتک می‌شود.
3. تولید صدای مزاحم: حرکت با اصطکاک بالا معمولاً با تولید صدای “سایش” یا “خرخر” همراه است.

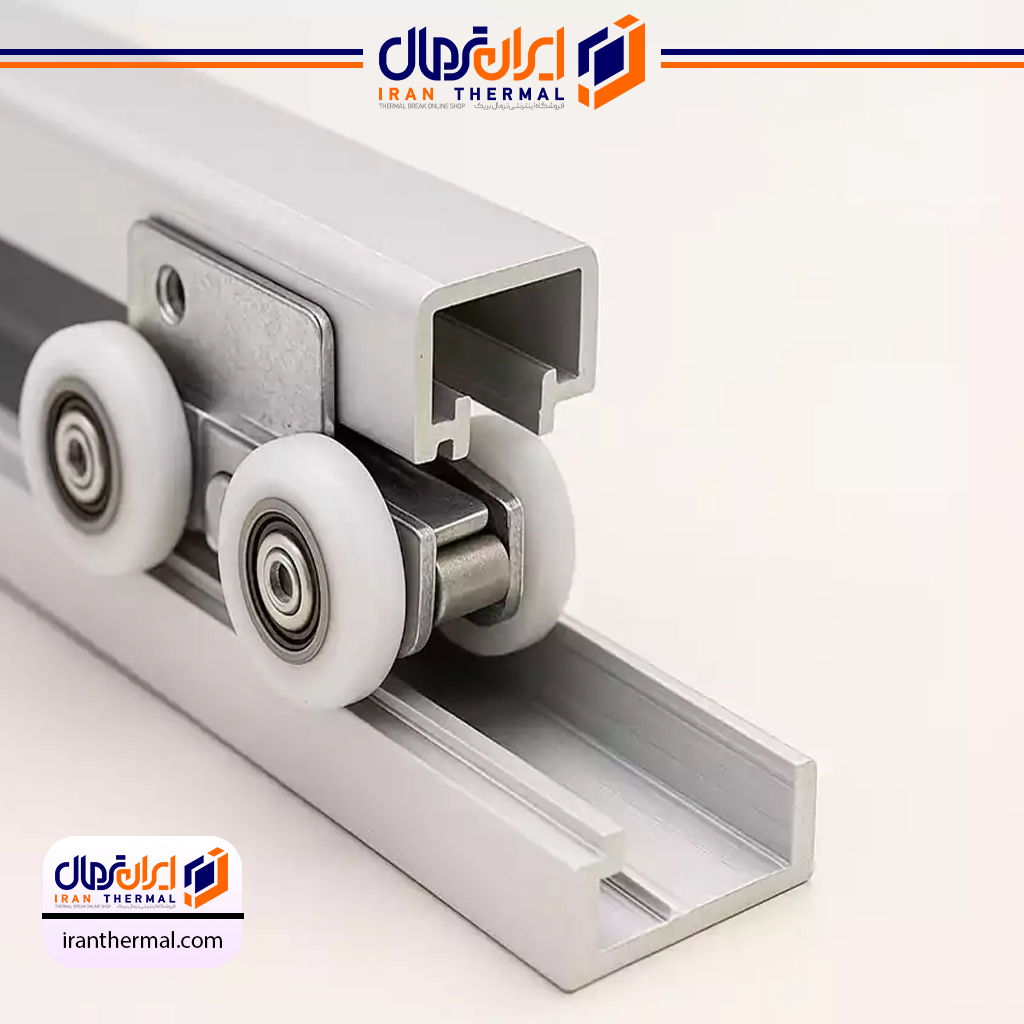

غلتک بلبرینگی (Ball Roller): مکانیسم غلتش ساچمه‌ای

در مقابل، غلتک‌های بلبرینگی از ساختار مهندسی شده‌ای که در بخش اول توضیح داده شد، بهره می‌برند. در داخل چرخ غلتک، یک یا چند ردیف ساچمه‌های فلزی (معمولاً استیل ضدزنگ یا کروم) و یک قفسه قرار گرفته‌اند.

مزیت اصلی: ساچمه‌ها به عنوان واسطه بین محور و بدنه داخلی چرخ عمل می‌کنند. این ساچمه‌ها به جای لغزش، به صورت آزادانه می‌غلتند. این فرآیند دو مزیت مکانیکی عمده ایجاد می‌کند:

1. افزایش چشمگیر ظرفیت تحمل بار: ساچمه‌ها، فشار عمودی لنگه را به طور مساوی به حلقه خارجی توزیع می‌کنند و توانایی تحمل بارهای شعاعی بسیار بالاتر و بدون تغییر شکل را فراهم می‌آورند.
2. کاهش اصطکاک تا ۹۰ درصد: این کاهش اصطکاک به معنای حرکت بسیار روان، “سر خوردن” لنگه و حذف تقریباً کامل صدای ناشی از حرکت است.

جدول مقایسه فنی بلبرینگ ساچمه‌ای و غلتک ساده

معیار مقایسه	غلتک ساده (Roller)	غلتک بلبرینگی (Ball Bearing)
مکانیزم داخلی	لغزش محور در بوش (Sleeve Friction)	غلتش ساچمه‌ها بین رینگ‌ها (Rolling Friction)
ظرفیت تحمل وزن	متوسط تا ضعیف؛ مستعد دفرمه شدن تحت بارهای سنگین	بالا تا بسیار بالا؛ توزیع یکنواخت بار
صدای حرکت	نسبتاً زیاد؛ صدای سایش یا “خرخر”	کم تا بی‌صدا؛ حرکت روان و آرام
طول عمر مفید	پایین‌تر؛ به دلیل سایش سریع بوش و محور	بسیار طولانی‌تر؛ به دلیل کاهش سایش داخلی
کیفیت حرکت	مستلزم نیروی بیشتر؛ احتمال گیر کردن پس از مدتی	بسیار روان و سبک؛ حرکت با نیروی کم
جنس هسته	اغلب پلاستیک، برنج یا زاماک	ساچمه‌ها از استیل ضدزنگ یا فولاد کروم

نتیجه‌گیری: چرا بلبرینگ ساچمه‌ای ارجح است؟

در پنجره‌هایی با ابعاد بزرگ، ارتفاع زیاد، یا شیشه‌های سنگین دوجداره و سه‌جداره، استفاده از غلتک ساده یک ریسک بزرگ محسوب می‌شود. در این موارد، بلبرینگ ساچمه‌ای تنها راهکار قابل قبول مهندسی است. حتی در پنجره‌های کوچکتر، بلبرینگ ساچمه‌ای تجربه کاربری ممتاز را تضمین می‌کند و نیاز به تعویض و تعمیرات زودهنگام را به شدت کاهش می‌دهد. استفاده از بلبرینگ ساچمه‌ای، نه تنها یک ارتقاء در عملکرد، بلکه یک سرمایه‌گذاری در دوام و آسایش ساکنان است.

بلبرینگ پنجره کشویی: افزایش طول عمر و کارایی

۴. انواع بلبرینگ و غلتک پنجره کشویی بر اساس جنس و ساختار

توضیح کوتاه: دسته‌بندی انواع غلتک‌ها (مانند نایلون، تفلون، برنجی، استیل) و بلبرینگ‌ها (تک چرخ، دو چرخ، چهار چرخ) و کاربرد هر یک در پروفیل‌های UPVC یا آلومینیوم.

تنوع در ساختار و مواد اولیه غلتک‌ها و بلبرینگ‌های پنجره کشویی بسیار گسترده است. این تنوع صرفاً جنبه زیبایی ندارد، بلکه مستقیماً بر ظرفیت تحمل وزن، مقاومت در برابر سایش، طول عمر و حتی سازگاری با انواع پروفیل‌های UPVC و آلومینیومی تأثیر می‌گذارد. بلبرینگ‌ها و غلتک‌ها را می‌توان بر اساس دو معیار اصلی دسته‌بندی کرد: جنس چرخ و بدنه و ساختار و تعداد چرخ‌ها.

دسته‌بندی اول: انواع بر اساس جنس چرخ و بدنه

جنس ماده‌ای که در ساخت چرخ و بدنه غلتک به کار می‌رود، نقش تعیین‌کننده‌ای در عملکرد آن، به خصوص در مواجهه با رطوبت و بارهای سنگین، ایفا می‌کند.

1. پلاستیک یا نایلون (Nylon/Plastic Rollers):
   • ویژگی: این غلتک‌ها معمولاً ارزان‌ترین نوع هستند و اغلب فاقد بلبرینگ‌های ساچمه‌ای داخلی می‌باشند (غلتک ساده). جنس نایلون برای پروفیل‌های سبک‌تر مناسب است و در برابر زنگ‌زدگی مقاوم است.
   • کاربرد: بیشتر در پنجره‌های UPVC با ابعاد کوچک و وزن کم یا در سیستم‌های ساده و اقتصادی استفاده می‌شوند. دوام آن‌ها در برابر سایش بالا و حرارت محیط کم است.
2. تفلون (PTFE):
   • ویژگی: غلتک‌های تفلونی به دلیل ضریب اصطکاک بسیار پایین تفلون، حرکتی نرم‌تر از نایلون دارند. این ویژگی به حرکت روان‌تر لنگه کمک می‌کند.
   • کاربرد: برای پنجره‌های دوجداره با وزن متوسط، به ویژه در مناطقی که مقاومت شیمیایی یا عایق بودن در برابر حرارت تا حدی اهمیت دارد، مناسب است.
3. برنجی (Brass Rollers):
   • ویژگی: غلتک‌های برنجی (معمولاً با محور فولادی) مقاومت خوبی در برابر خوردگی دارند، اما ممکن است خودشان بلبرینگ ساچمه‌ای نداشته باشند. سطح تماس برنجی می‌تواند در طولانی‌مدت به ریل‌های آلومینیومی آسیب بزند.
   • کاربرد: به دلیل مقاومت بالا در برابر رطوبت، در برخی پنجره‌های قدیمی‌تر یا در محیط‌های مرطوب استفاده می‌شوند.
4. فولاد (استیل) ضدزنگ (Stainless Steel Ball Bearings):
   • ویژگی: این نوع بلبرینگ‌ها (که در داخل چرخ پلاستیکی یا فلزی قرار می‌گیرند) بالاترین سطح دوام و تحمل وزن را دارند. استفاده از ساچمه‌های استیل ضدزنگ (مانند گرید ۳۰۴ یا ۴۴۰C) مقاومت عالی در برابر خوردگی (به خصوص در محیط‌های ساحلی) و بالاترین کیفیت غلتش را فراهم می‌کند.
   • کاربرد: استاندارد طلایی برای تمامی پنجره‌های سنگین، پنجره‌های آلومینیومی بزرگ و لوکس، و پنجره‌های UPVC با شیشه‌های سه‌جداره.

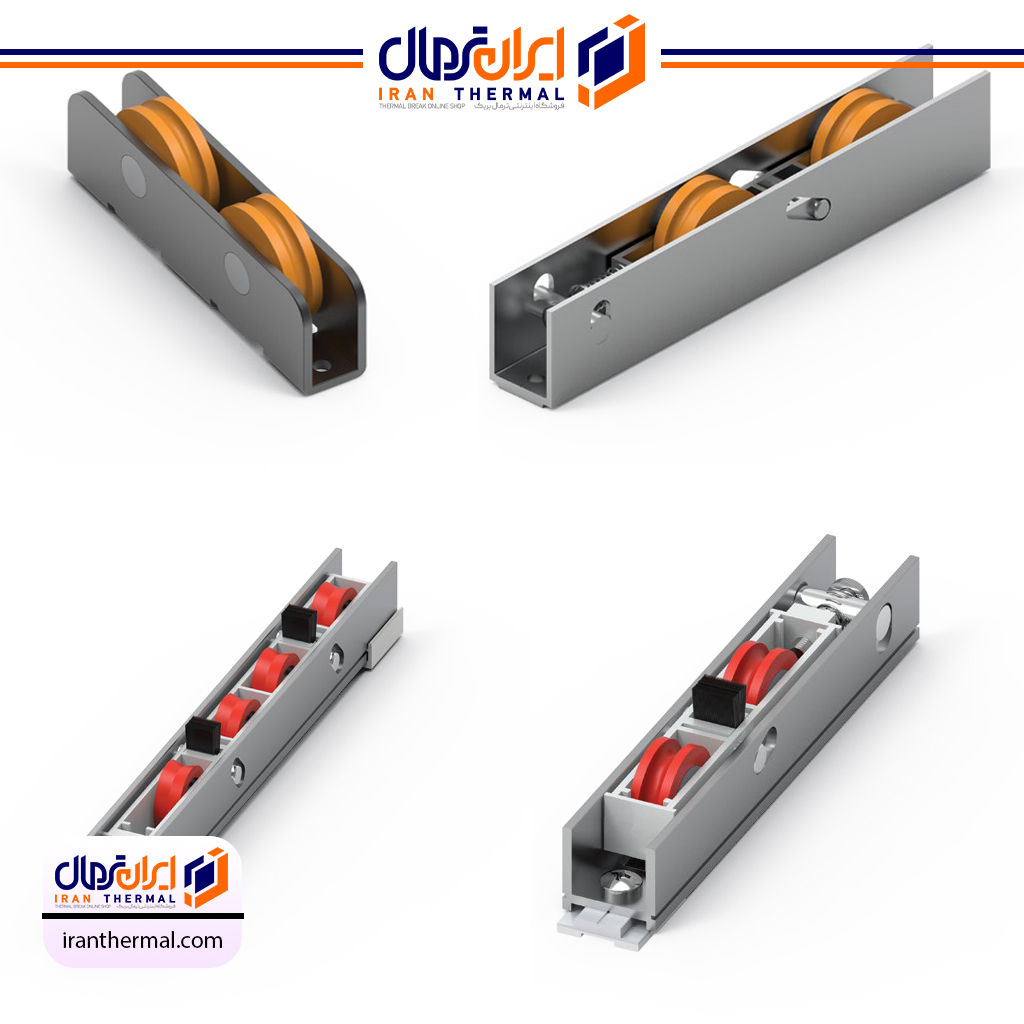

دسته‌بندی دوم: انواع بر اساس ساختار و تعداد چرخ‌ها

ساختار فیزیکی بلبرینگ و تعداد چرخ‌های آن مستقیماً توانایی سیستم را در تحمل وزن لنگه و حفظ تعادل آن مشخص می‌کند.

ساختار غلتک	ظرفیت تحمل بار	توزیع نیرو	کاربرد رایج
تک چرخ (Single Wheel)	کم تا متوسط	نامتوازن؛ حساس به لقی و کجی لنگه	پنجره‌ها و درهای سبک، آلومینیومی یا UPVC کوچک
دو چرخ موازی (Double Wheel)	متوسط تا بالا	توزیع بار روی دو نقطه در طول ریل	پرکاربردترین نوع برای پنجره‌های دوجداره استاندارد و متوسط
چهار چرخ خطی (Tandem/Four Wheel)	بالا تا بسیار بالا	توزیع عالی بار بر روی طول بیشتری از ریل	پنجره‌های بسیار بزرگ، لنگه‌های سنگین، درب‌های کشویی بالکن (Patio Doors)

توضیح عملکرد ساختاری:

• تک چرخ: ساده‌ترین مدل است. تمام وزن لنگه بر روی یک نقطه کوچک از ریل متمرکز می‌شود که می‌تواند منجر به فرو رفتگی یا سایش سریع ریل شود.

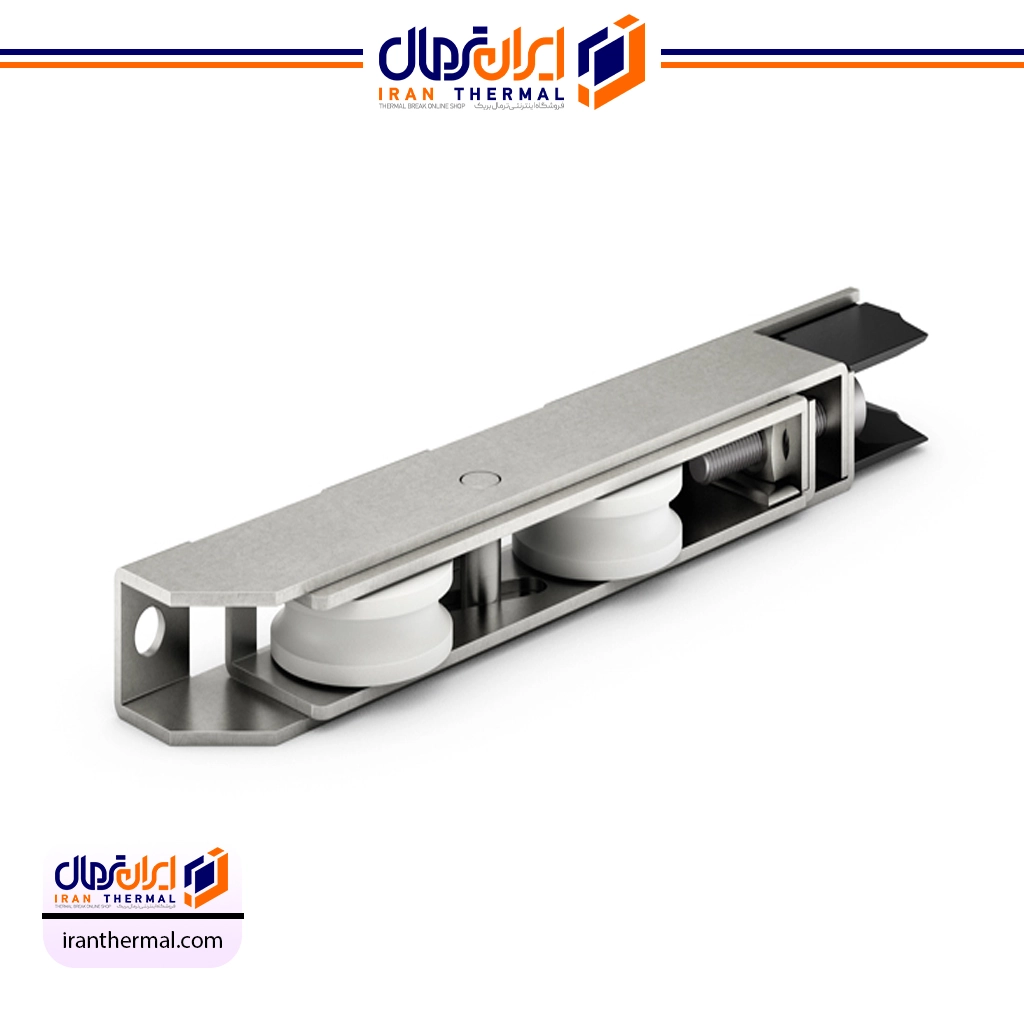

• دو چرخ: با دو چرخ که در امتداد یکدیگر حرکت می‌کنند، بار بین آن‌ها تقسیم می‌شود و پایداری لنگه در طول حرکت بسیار افزایش می‌یابد. این مدل بهترین تعادل بین قیمت، کارایی و تحمل وزن را ارائه می‌دهد و رایج‌ترین نوع در پنجره‌های دوجداره است.
• چهار چرخ (به صورت دو به دو): این سیستم، که اغلب به صورت “بلبرینگ Tandem” شناخته می‌شود، در واقع مجموعه‌ای از دو بلبرینگ دو چرخ است که در یک قاب مستحکم نصب شده‌اند. توزیع وزن بر روی چهار نقطه تماس، ظرفیت تحمل وزن لنگه را به بالاترین میزان خود می‌رساند. این مدل برای درب‌های کشویی (مانند درب‌های حیاط یا تراس) که لنگه آن‌ها گاهی تا ۲۰۰ کیلوگرم وزن دارد، ضروری است.

سازگاری بلبرینگ با پروفیل (UPVC در مقابل آلومینیوم)

نوع بلبرینگ باید با ریل پنجره سازگار باشد:

• ریل‌های UPVC (دوجداره): در پنجره‌های UPVC، بلبرینگ‌ها معمولاً درون یک قاب مخصوص نصب می‌شوند و چرخ غلتک روی یک ریل فلزی (اغلب استیل) که در کف پروفیل UPVC قرار گرفته است، حرکت می‌کند. به دلیل نیاز به عایق‌بندی بیشتر و ساختار درونی پروفیل، بلبرینگ‌های UPVC دارای طراحی خاصی برای فیت شدن در شیار مربوطه هستند.
• ریل‌های آلومینیومی: در این پروفیل‌ها، چرخ بلبرینگ مستقیماً روی بدنه آلومینیومی ریل حرکت می‌کند. به دلیل احتمال سایش آلومینیوم (که نرم‌تر از استیل است)، استفاده از بلبرینگ‌های با کیفیت ساچمه‌ای با چرخ‌های نایلونی یا تفلونی مقاوم که به ریل آسیب نزنند، توصیه می‌شود. برای لنگه‌های بسیار سنگین، از مدل‌های چهار چرخ (Tandem) با بلبرینگ استیل استفاده می‌شود که ظرفیت فوق‌العاده‌ای دارند.

انتخاب صحیح جنس و ساختار بلبرینگ، نه تنها حرکت روان را تضمین می‌کند، بلکه از خرابی زودرس ریل و پروفیل‌های گران‌قیمت پنجره نیز جلوگیری می‌نماید.

بلبرینگ پنجره کشویی: افزایش طول عمر و کارایی

۵. راهنمای انتخاب بلبرینگ مناسب با توجه به وزن و ابعاد پنجره

توضیح کوتاه: ارائه معیارهای فنی انتخاب بلبرینگ، شامل محاسبه وزن لنگه بازشو، اهمیت قطر چرخ و تحمل وزن (کیلوگرم) غلتک‌ها.

انتخاب صحیح بلبرینگ برای یک پنجره کشویی، یک تصمیم ساده نیست؛ این فرآیند مستلزم درک متقابل بین وزن بار وارده و ظرفیت مکانیکی غلتک است. در صورتی که بلبرینگ انتخابی، توان تحمل بار مورد نیاز را نداشته باشد، حرکت لنگه در کوتاه مدت دچار مشکل شده، سایش ریل افزایش می‌یابد و عمر مفید سیستم به شدت کاهش پیدا می‌کند. در اینجا، مهم‌ترین معیارهای فنی و گام‌های عملی برای انتخاب بلبرینگ مناسب ارائه شده است.

گام اول: محاسبه دقیق وزن لنگه بازشو

مهم‌ترین عامل در انتخاب بلبرینگ، وزن لنگه متحرک (ساش) است. این وزن مجموعی از وزن پروفیل، وزن شیشه دوجداره یا سه‌جداره، و وزن یراق‌آلات (قفل، دستگیره و …) است. از آنجا که شیشه بیشترین سهم را در وزن کلی دارد، محاسبه دقیق وزن شیشه حیاتی است.

1. محاسبه وزن شیشه: وزن شیشه معمولاً به ازای هر متر مربع و بسته به ضخامت آن محاسبه می‌شود.
   • شیشه تک‌جداره (مثلاً ۶ میلی‌متر): حدود ۱۵ کیلوگرم بر متر مربع.
   • شیشه دوجداره (مثلاً ۴+۱۲+۴ میلی‌متر): حدود ۲۰ کیلوگرم بر متر مربع.
   • شیشه سه‌جداره: تا ۳۰ کیلوگرم بر متر مربع و بیشتر.
2. فرمول کلی تخمین وزن:

$$\text{وزن کلی} (\text{کیلوگرم}) = (\text{سطح شیشه} \times \text{وزن واحد شیشه}) + (\text{محیط پروفیل} \times \text{وزن واحد پروفیل}) + \text{وزن یراق آلات}$$

مثال: برای یک لنگه با ابعاد ۲ متر در ۲ متر (۴ متر مربع) با شیشه دوجداره استاندارد و پروفیل UPVC متوسط، وزن کلی ممکن است بین ۷۰ تا ۹۰ کیلوگرم تخمین زده شود.

گام دوم: بررسی ظرفیت تحمل بار بلبرینگ (Load Capacity)

هر بلبرینگ یا غلتک استاندارد باید دارای یک عدد مشخص برای ظرفیت تحمل بار استاتیک (Static Load Capacity) یا حداکثر وزن قابل حمل بر حسب کیلوگرم باشد.

1. فرمول انتخاب بلبرینگ: از آنجا که وزن لنگه توسط دو بلبرینگ (در پایین لنگه) حمل می‌شود، ظرفیت تحمل بار مورد نیاز برای هر بلبرینگ (یا غلتک) باید حداقل برابر با نصف (۱/۲) وزن کلی لنگه باشد.
2. ضریب اطمینان (Safety Factor): همیشه توصیه می‌شود یک ضریب اطمینان حداقل ۱.۵ در نظر گرفته شود. این ضریب، شوک‌های ناشی از باز و بسته شدن سریع، ناهماهنگی‌های جزئی ریل و خطای محاسبه وزن را پوشش می‌دهد.
   • ظرفیت مورد نیاز هر غلتک = (وزن کل لنگه / ۲) $\times$ ۱.۵
   • به عنوان مثال، برای لنگه‌ای با وزن ۹۰ کیلوگرم، هر بلبرینگ باید حداقل توانایی حمل (۹۰/۲) $\times$ ۱.۵ = ۶۷.۵ کیلوگرم را داشته باشد. در عمل، در این حالت باید از بلبرینگ‌هایی استفاده کرد که ظرفیت تحمل آن‌ها ۷۰ یا ۸۰ کیلوگرم باشد.

اهمیت معیارهای ابعادی و ساختاری

علاوه بر ظرفیت تحمل وزن، دو مشخصه ابعادی و ساختاری بلبرینگ‌ها نیز باید مورد توجه قرار گیرند:

معیار	توضیح فنی	تأثیر در انتخاب
۱. قطر چرخ (Wheel Diameter)	قطر خارجی چرخ بلبرینگ. اندازه‌های رایج: ۲۲ میلی‌متر تا ۳۲ میلی‌متر.	چرخ‌های بزرگتر: حرکت روان‌تر ایجاد می‌کنند، به خصوص روی ریل‌های بلندتر، و کمتر مستعد گیر کردن در آلودگی‌های کوچک ریل هستند. چرخ‌های کوچکتر: برای پروفیل‌های باریک و کوچک مناسب‌ترند.
۲. ساختار و تعداد چرخ	تک چرخ: برای وزن‌های سبک تا ۴۰ کیلوگرم. دو چرخ: برای وزن‌های متوسط تا ۸۰ کیلوگرم. چهار چرخ (تاندِم): برای وزن‌های سنگین، ۱۲۰ کیلوگرم و بالاتر.	وزن سنگین: حتماً باید از سیستم‌های دو چرخ یا چهار چرخ استفاده شود تا فشار بین چرخ‌ها توزیع گردد و سایش نقطه‌ای ریل کاهش یابد.
۳. سازگاری با ریل	بلبرینگ باید با ابعاد داخلی شیار پروفیل و ریل هماهنگ باشد.	قطر و ضخامت چرخ باید دقیقاً با شیار ریل مطابقت داشته باشد. عدم هماهنگی باعث لق زدن (Wobbling) لنگه و عملکرد نامناسب عایق‌بندی می‌شود.
۴. قابلیت رگلاژ	میزان ارتفاعی که بلبرینگ می‌تواند تنظیم شود (معمولاً بین ۳ تا ۸ میلی‌متر).	در صورت وجود خطای ساختمانی یا لقی، بلبرینگ رگلاژی (با پیچ تنظیم ارتفاع) ضروری است تا لنگه کاملاً تراز و عایق‌بندی شود.

راهنمای سریع انتخاب بر اساس نوع پنجره

• پنجره‌های UPVC کوچک یا سبک: غلتک‌های پلاستیکی یا نایلونی ساده با ظرفیت پایین (البته بلبرینگ‌های ساچمه‌ای بهترند).
• پنجره‌های UPVC دوجداره متوسط (استاندارد): بلبرینگ دو چرخ با ساچمه‌های استیل ضدزنگ.
• پنجره‌های آلومینیومی بزرگ و درب‌های ریلی: بلبرینگ‌های چهار چرخ (تاندِم) با ساچمه‌ها و بدنه فلزی مقاوم برای اطمینان از ظرفیت تحمل وزن فوق‌العاده بالا.

انتخاب بلبرینگ فراتر از تطبیق اندازه ظاهری است؛ این یک تصمیم مهندسی است که بر مبنای ظرفیت بار و دوام بلندمدت سیستم کشویی بنا شده است.

بلبرینگ پنجره کشویی: افزایش طول عمر و کارایی

۶. ساختار و اجزای فنی یک بلبرینگ پنجره کشویی استاندارد

توضیح کوتاه: تشریح اجزای داخلی و خارجی بلبرینگ‌ها (مانان ساچمه، قفسه، رینگ‌های داخلی و خارجی) که به عملکرد بدون نقص آن کمک می‌کنند.

بلبرینگ پنجره کشویی، صرف نظر از تعداد چرخ‌ها و جنس بدنه، یک سیستم مکانیکی با دقت بالا است که از چندین جزء کلیدی تشکیل شده است. عملکرد هماهنگ این اجزا است که اصطکاک را به حداقل می‌رساند و حرکت روان لنگه سنگین پنجره را تضمین می‌کند. درک این اجزا، به مصرف‌کننده کمک می‌کند تا کیفیت بلبرینگ را فراتر از ظاهر آن ارزیابی کند.

تشریح اجزای اصلی بلبرینگ

یک بلبرینگ غلتشی (Ball Bearing) که در داخل چرخ غلتک پنجره قرار می‌گیرد، از چهار جزء محوری تشکیل شده است که هر یک وظیفه مشخصی دارند:

1. ساچمه‌ها (Rolling Elements/Balls):
   • وظیفه: ساچمه‌ها عناصر کروی هستند که حمل اصلی بار را بر عهده دارند. آنها به جای لغزش، در مسیرهای غلتش (Races) می‌غلتند و باعث تبدیل اصطکاک لغزشی به اصطکاک غلتشی می‌شوند.
   • اهمیت در پنجره: کیفیت و جنس ساچمه‌ها (اغلب فولاد کروم یا استیل ضدزنگ) مستقیماً بر ظرفیت تحمل وزن و مقاومت در برابر خوردگی تأثیر می‌گذارد. بلبرینگ با ساچمه‌های استیل ضدزنگ، استاندارد لازم برای محیط‌های مرطوب یا سواحلی است.
2. قفسه یا نگهدارنده (Cage/Retainer):
   • وظیفه: قفسه وظیفه دارد تا ساچمه‌ها را در فواصل منظم از یکدیگر نگه دارد و از برخورد مستقیم آن‌ها جلوگیری کند. این کار سایش بین ساچمه‌ها را کاهش داده و روغن‌کاری را تسهیل می‌کند.
   • اهمیت در پنجره: قفسه معمولاً از جنس فولاد فشرده یا نایلون/پلاستیک سخت (پلی‌آمید) ساخته می‌شود. قفسه‌های پلاستیکی در برابر صدا و ارتعاش کمی عملکرد بهتری دارند اما قفسه‌های فلزی دوام مکانیکی بالاتری دارند.
3. حلقه داخلی و خارجی (Inner and Outer Rings/Races):
   • وظیفه: این دو حلقه مسیرهای غلتش یا ریل‌هایی هستند که ساچمه‌ها روی آن‌ها حرکت می‌کنند. حلقه داخلی به محور ثابت متصل است و حلقه خارجی با بدنه چرخ غلتک در تماس است.
   • اهمیت در پنجره: در بلبرینگ پنجره، این حلقه‌ها باید از جنس فولاد سخت باشند تا در برابر نیروهای شعاعی شدید (وزن لنگه) مقاومت کنند و تغییر شکل ندهند. سختی و پرداخت سطح این حلقه‌ها مستقیماً بر روانی حرکت تأثیر می‌گذارد.

اجزای خارجی و تکمیل‌کننده ساختار

بلبرینگ داخلی در دل یک واحد بزرگتر قرار می‌گیرد که خود شامل اجزای دیگری برای تحمل بار، اتصال و تنظیم است:

جزء خارجی	وظیفه اصلی	اهمیت در کارکرد پنجره
۱. چرخ یا رولر (Wheel/Roller)	ایجاد سطح تماس با ریل و محفظه‌ای برای بلبرینگ ساچمه‌ای	جنس چرخ (نایلون، تفلون، زاماک) باید با ریل سازگار باشد تا از سایش ریل جلوگیری کند و صدای کمتری تولید نماید.
۲. قاب یا بدنه (Housing/Body)	نگهداری و اتصال مجموعه غلتک و بلبرینگ به پروفیل لنگه	باید ابعاد دقیق پروفیل پنجره (UPVC یا آلومینیوم) را داشته باشد و معمولاً از فلزاتی مانند زاماک (Zamak) یا فولاد ساخته می‌شود تا در برابر فشار پیچ‌ها مقاوم باشد.
۳. محور و پیچ تنظیم (Axle and Adjustment Screw)	محور، ساچمه و چرخ را نگه می‌دارد. پیچ تنظیم برای رگلاژ ارتفاع لنگه به کار می‌رود.	قابلیت رگلاژ، مهم‌ترین ویژگی برای اصلاح ناهماهنگی‌های نصب و اطمینان از درزبندی کامل پنجره در برابر هوا و آب است.
۴. درپوش‌های آب‌بندی (Seals/Shields)	جلوگیری از ورود گرد و غبار، آلودگی و رطوبت به داخل ساچمه‌ها	در محیط‌های خارجی، وجود درپوش‌های فلزی (Shield) یا پلاستیکی (Seal) برای حفظ روانکار و جلوگیری از زنگ‌زدگی ساچمه‌ها و کاهش عمر مفید حیاتی است.

اهمیت روانکاری (Lubrication) در ساختار

اگرچه روانکاری مستقیماً یک جزء ساختاری نیست، اما وجود آن در فضای بین ساچمه‌ها و حلقه‌ها، لازمه عملکرد بدون نقص بلبرینگ است.

• گریس (Grease): بیشتر بلبرینگ‌های پنجره کشویی به صورت پُر شده با گریس (Pre-lubricated) به بازار عرضه می‌شوند. این گریس ویسکوزیته (غلظت) خاصی دارد و در تمام طول عمر مفید بلبرینگ، وظیفه روانکاری و کاهش اصطکاک را بر عهده دارد.
• انتخاب مواد: کیفیت گریس استفاده شده بر عملکرد بلبرینگ در دماهای بسیار بالا یا پایین تأثیر می‌گذارد. عدم وجود گریس مناسب یا خشک شدن آن، باعث افزایش اصطکاک، تولید صدای زیاد و در نهایت، قفل شدن بلبرینگ می‌شود. به همین دلیل، درپوش‌های آب‌بندی (Seals) برای حفظ این روانکار در داخل بسیار اهمیت دارند.

در نهایت، بلبرینگ یک مکانیزم مهندسی شده است که با هماهنگی دقیق اجزای فلزی و غیرفلزی، قادر است سنگینی لنگه را بدون ایجاد فشار روی دست کاربر، به آرامی و بی‌صدا جابجا کند. کیفیت هر یک از این اجزا، تعیین‌کننده دوام و کارایی نهایی محصول است.

بلبرینگ پنجره کشویی: افزایش طول عمر و کارایی

۷. بلبرینگ پنجره کشویی در پروفیل‌های UPVC و آلومینیومی

توضیح کوتاه: بررسی تفاوت‌های ساختاری و نوع بلبرینگ‌های مورد نیاز برای هر یک از این دو نوع پروفیل رایج در بازار.

بازار پنجره‌های کشویی عمدتاً تحت سلطه دو نوع پروفیل اصلی است: UPVC (پلی وینیل کلراید غیرپلاستیک شده) و آلومینیوم. با وجود شباهت در عملکرد نهایی (حرکت کشویی)، نیازهای مکانیکی و ساختاری این دو متریال برای بلبرینگ‌ها و غلتک‌ها کاملاً متفاوت است. درک این تفاوت‌ها برای جلوگیری از خرید قطعه نامناسب که می‌تواند به پروفیل آسیب برساند، حیاتی است.

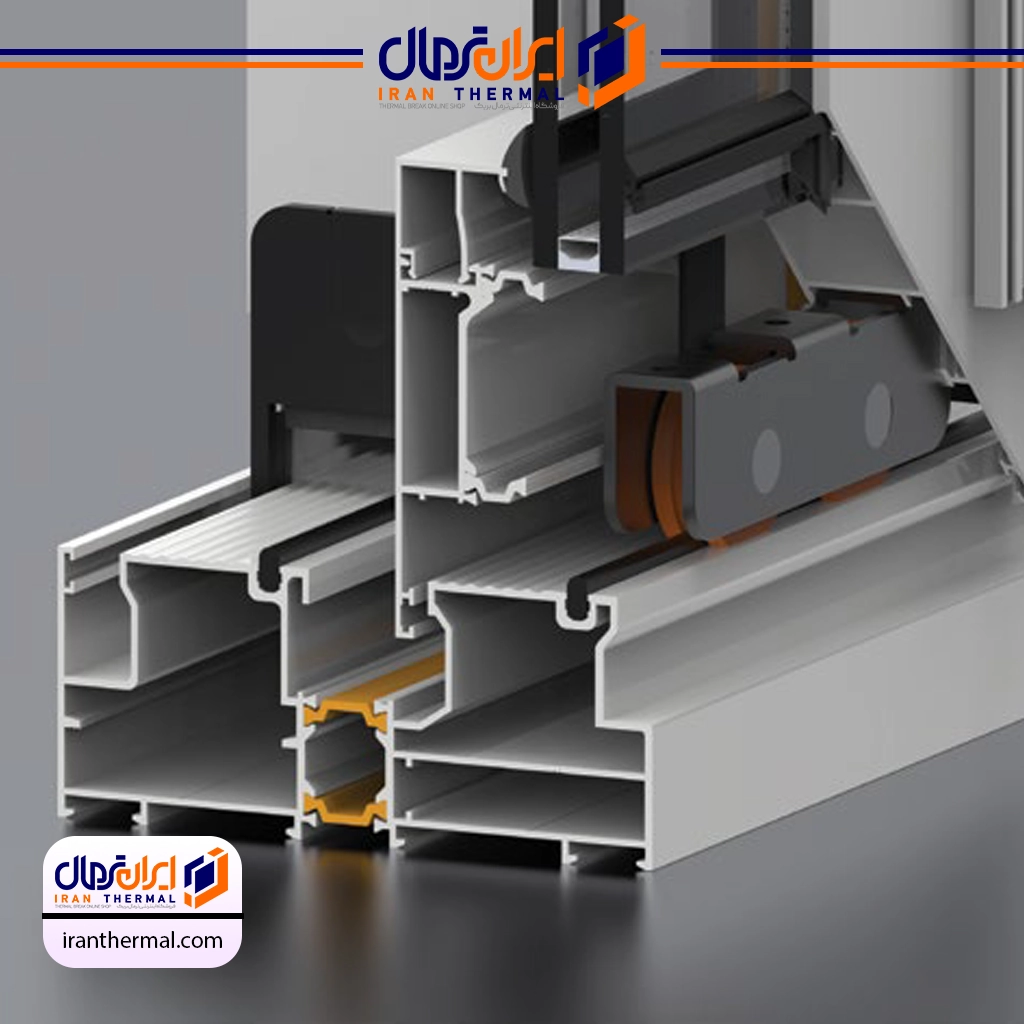

تفاوت‌های ساختاری پروفیل‌ها

ویژگی	پروفیل UPVC (دوجداره)	پروفیل آلومینیومی
جنس بدنه	پلیمر ترموپلاستیک، تقویت شده با گالوانیزه داخلی	فلز سبک و مستحکم (آلیاژ آلومینیوم)
محل ریل (Track)	ریل اصلی فلزی (استیل یا آلومینیوم) معمولاً در کف پروفیل UPVC جاسازی شده است.	ریل یکپارچه با خود پروفیل آلومینیومی است.
تحمل وزن	متوسط؛ به دلیل ساختار توخالی (Multi-chamber)	بالا تا بسیار بالا؛ به دلیل استحکام ذاتی فلز
شکل ظاهری غلتک	غلتک درون یک کاور (Housing) خاص قرار می‌گیرد که با شیار UPVC هماهنگ است.	غلتک مستقیماً روی بدنه آلومینیومی فیت می‌شود.

---

بلبرینگ‌های مورد نیاز برای پروفیل‌های UPVC

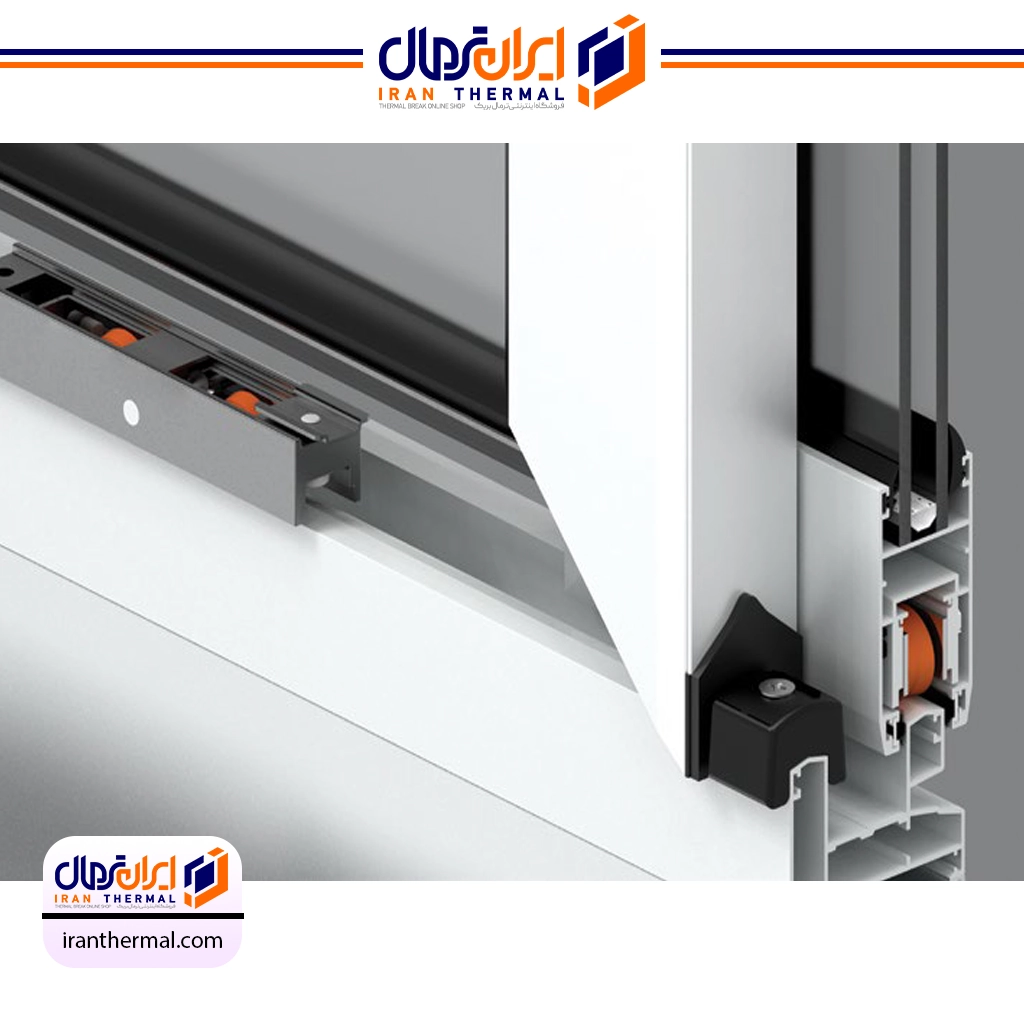

در پنجره‌های UPVC، بلبرینگ یا غلتک باید با شیار (کانال) تعبیه شده در پایین لنگه هماهنگ باشد. این غلتک‌ها معمولاً دارای ویژگی‌های زیر هستند:

1. اهمیت قاب (Housing) یا کاور: بلبرینگ UPVC اغلب در یک قاب پلاستیکی یا فلزی خاص قرار می‌گیرد که ابعاد آن کاملاً با شیار استاندارد پروفیل‌های UPVC هماهنگ شده است. این قاب وظیفه ایجاد تراز و تثبیت بلبرینگ درون پروفیل پلاستیکی را بر عهده دارد.
2. سازگاری چرخ با ریل استیل: در اکثر پنجره‌های دوجداره UPVC، بلبرینگ روی یک ریل مجزای فلزی (اغلب از جنس استیل ضدزنگ) حرکت می‌کند که در کف پروفیل فریم ثابت قرار گرفته است. در این حالت، می‌توان از بلبرینگ‌هایی با چرخ‌های نایلونی، تفلونی یا فلزی استفاده کرد، زیرا سطح حرکت، فولاد مقاوم است.
3. مدل‌های رایج: معمولاً از بلبرینگ‌های دو چرخ (Double Wheel) یا چهار چرخ (Tandem) استفاده می‌شود. بلبرینگ‌های تک چرخ برای UPVCهای سنگین به ندرت توصیه می‌شوند.
4. بلبرینگ رگلاژی: به دلیل احتمال وجود خطای ابعادی بیشتر در پروفیل‌های UPVC نسبت به آلومینیوم، استفاده از بلبرینگ‌های دارای پیچ رگلاژ ارتفاع در این نوع پنجره‌ها بسیار رایج و ضروری است.

بلبرینگ‌های مورد نیاز برای پروفیل‌های آلومینیومی

پروفیل‌های آلومینیومی به دلیل استحکام بالا، برای پنجره‌های بسیار بزرگ و سنگین (مانند درب‌های لیفت و اسلاید) مناسب هستند. بلبرینگ‌های مورد استفاده در آلومینیوم باید الزامات متفاوتی را برآورده کنند:

1. ظرفیت حمل وزن بسیار بالا: از آنجایی که لنگه‌های آلومینیومی (به خصوص با شیشه‌های بزرگ) می‌توانند بسیار سنگین باشند، بلبرینگ‌های چهار چرخ تاندِم (Tandem) که توانایی تحمل بار تا ۲۰۰ کیلوگرم و بیشتر را دارند، رایج هستند.
2. حساسیت ریل: ریل در آلومینیوم، بخشی از ساختار کلی پروفیل است. آلومینیوم نرم‌تر از استیل است و در برابر سایش آسیب‌پذیرتر است. بنابراین:
   • جنس چرخ: استفاده از چرخ‌هایی با جنس نایلون، تفلون یا پلی‌آمید بسیار اهمیت دارد. این مواد، با وجود سختی کافی، سطح سایش کمتری روی ریل آلومینیومی ایجاد می‌کنند و از آسیب دیدن و خراشیدگی ریل جلوگیری می‌کنند.
   • بلبرینگ‌های تمام فلزی: در صورتی که بلبرینگ تمام فلزی (به خصوص چرخ فلزی) استفاده شود، باید اطمینان حاصل کرد که جنس فلز به اندازه کافی سخت است و یا طراحی ریل به گونه‌ای است که ریل‌های پوششی سخت‌تری روی آلومینیوم قرار گرفته‌اند.
3. دقت ابعادی: به دلیل دقت ساخت بالاتر در پروفیل‌های آلومینیومی، بلبرینگ‌ها باید با کمترین لقی و بازی، درون شیار پروفیل جای بگیرند.

نتیجه‌گیری: مطابقت قطعه و پروفیل

انتخاب بلبرینگ باید با در نظر گرفتن متریال پروفیل انجام شود. بلبرینگ‌های UPVC دارای کاورهایی با ابعاد خاص برای جایگیری در کانال‌های پلاستیکی هستند، در حالی که بلبرینگ‌های آلومینیومی بیشتر بر توانایی حمل وزن بالا و سازگاری جنس چرخ با ریل آلومینیومی متمرکز هستند. عدم مطابقت منجر به لق زدن لنگه در پروفیل (اگر بلبرینگ آلومینیومی در UPVC استفاده شود) یا سایش زودرس ریل (اگر بلبرینگ نامناسب روی ریل آلومینیومی نصب شود) خواهد شد.

بلبرینگ پنجره کشویی: افزایش طول عمر و کارایی

۸. علائم خرابی بلبرینگ و زمان مناسب برای تعویض آن

توضیح کوتاه: معرفی نشانه‌های رایج فرسودگی و خرابی (مانند صدای “خرخر”، کند شدن حرکت، یا خارج شدن از رگلاژ) و جلوگیری از آسیب‌های ثانویه.

مانند هر قطعه مکانیکی متحرک دیگری، بلبرینگ‌ها و غلتک‌های پنجره کشویی نیز دارای عمر مفید مشخصی هستند و در نهایت دچار فرسودگی می‌شوند. تشخیص زودهنگام علائم خرابی، نه تنها تجربه کاربری را بهبود می‌بخشد، بلکه از وارد شدن آسیب‌های جدی و پرهزینه‌تر به سایر اجزای پنجره، از جمله ریل و پروفیل، جلوگیری می‌کند. در این بخش، رایج‌ترین نشانه‌های هشداردهنده خرابی بلبرینگ و اهمیت زمان‌بندی تعویض مورد بررسی قرار می‌گیرد.

نشانه‌های رایج خرابی بلبرینگ

خرابی بلبرینگ اغلب به صورت تدریجی رخ می‌دهد و معمولاً خود را با سه علامت اصلی فیزیکی و صوتی نشان می‌دهد:

1. ۱. کند شدن حرکت و نیاز به نیروی زیاد:
   1. توضیح: این رایج‌ترین و اولین نشانه خرابی است. اگر احساس می‌کنید برای باز یا بسته کردن لنگه پنجره، ناگهان باید نیروی بسیار بیشتری نسبت به قبل اعمال کنید، به احتمال زیاد بلبرینگ‌های داخلی (ساچمه‌ها) دچار مشکل شده‌اند. این اتفاق معمولاً به دلیل خشک شدن گریس، ورود گرد و غبار به قفسه ساچمه‌ها و یا تغییر شکل (دفرمه شدن) ساچمه‌ها رخ می‌دهد که منجر به افزایش شدید اصطکاک می‌شود.
   1. تشخیص: اگر حرکت لنگه در طول ریل در یک یا چند نقطه خاص، “گیر” می‌کند یا سفت می‌شود، نشان می‌دهد که بلبرینگ یا ریل در آن نقطه آسیب دیده است.
2. ۲. ایجاد صدای ناهنجار (“خرخر” یا سایش):
   1. توضیح: در یک بلبرینگ سالم، حرکت باید تقریباً بی‌صدا باشد. اگر در هنگام حرکت لنگه، صدای بلند “خرخر”، “سایش فلز روی فلز” (Grit Sound) یا “جیرجیر” (Squeaking) شنیده می‌شود، نشان‌دهنده نقص در بلبرینگ است. صدای خرخر اغلب به دلیل وجود کثیفی یا ذرات خارجی در داخل محفظه ساچمه‌ها و یا فروپاشی قفسه بلبرینگ ایجاد می‌شود.
   1. تشخیص: اگر صدا در تمام مسیر حرکت ادامه دارد، احتمالاً هر دو بلبرینگ آسیب دیده‌اند. اگر صدا فقط در یک نقطه خاص شروع می‌شود، ممکن است آسیب به یک بلبرینگ یا خرابی در ریل باشد.
3. ۳. خارج شدن لنگه از رگلاژ و لقی (Looseness):
   1. توضیح: در اثر سایش و له شدن ساچمه‌ها، یا در نتیجه شکستن و له شدن چرخ (به خصوص در غلتک‌های پلاستیکی با کیفیت پایین)، ارتفاع کلی بلبرینگ کاهش می‌یابد. این کاهش ارتفاع باعث می‌شود لنگه پنجره از تراز خارج شود.
   1. نتایج: لقی لنگه: لنگه در حالت بسته تکان می‌خورد. نقص در آب‌بندی: واشرها و لاستیک‌های آب‌بندی دیگر به خوبی با فریم ثابت در تماس نیستند و عایق‌بندی حرارتی و صوتی مختل می‌شود. مشکل در قفل و یراق‌آلات: اگر لنگه پایین بیاید، ممکن است اسپانیولت (مکانیزم قفل چند نقطه‌ای) و دستگیره به درستی درگیر نشوند.

پیامدهای عدم تعویض به موقع

تأخیر در تعویض بلبرینگ خراب می‌تواند منجر به آسیب‌های ثانویه‌ای شود که هزینه تعمیر آن‌ها به مراتب بیشتر است:

• آسیب به ریل: بلبرینگی که چرخ آن شکسته یا ساچمه‌های آن از بین رفته، به جای غلتیدن، روی ریل می‌لغزد و آن را خراش می‌دهد یا حتی له می‌کند. تعویض ریل در پنجره‌های دوجداره و آلومینیومی کاری سخت و هزینه‌بر است.
• خرابی پروفیل: وارد آمدن فشار نامتوازن و بیش از حد به پروفیل پایینی (به خصوص در UPVC) می‌تواند باعث ترک خوردن، شکستن یا دفرمه شدن آن شود.
• شکستن دستگیره: برای غلبه بر اصطکاک بالا، کاربر با فشار بیشتری لنگه را می‌کشد و این فشار اضافی به دستگیره و مکانیزم قفل وارد می‌شود و احتمال شکستن آن‌ها را افزایش می‌دهد.

زمان مناسب برای تعویض

قانون کلی این است: به محض مشاهده هرگونه کندی محسوس در حرکت یا شنیدن صدای “خرخر” یا سایش، باید اقدام به تعویض بلبرینگ‌ها نمود.

• بررسی ظاهری: هنگام باز بودن لنگه، بلبرینگ‌ها را بررسی کنید. چرخ‌های شکسته، ترک‌خورده یا دفرمه، نشان‌دهنده نیاز فوری به تعویض هستند.
• چک کردن ریل: هرگونه خوردگی، فرورفتگی یا خطوط عمیق روی ریل نیز می‌تواند نشان‌دهنده کارکرد بلبرینگ خراب باشد که باید قبل از نصب بلبرینگ جدید، ریل نیز تمیز یا در صورت لزوم ترمیم شود.

تعویض به موقع بلبرینگ‌ها با مدل‌های باکیفیت و مطابق با وزن لنگه، تضمین می‌کند که کل سیستم پنجره، طول عمر طراحی شده خود را حفظ کرده و حرکت روان خود را بازیابد.

بلبرینگ پنجره کشویی: افزایش طول عمر و کارایی

۹. مراحل تعویض و نصب صحیح بلبرینگ پنجره کشویی

توضیح کوتاه: ارائه دستورالعمل گام به گام برای تعویض بلبرینگ‌ها و نکات کلیدی برای اطمینان از قرارگیری صحیح و رگلاژ مناسب لنگه.

تعویض بلبرینگ‌های پنجره کشویی یک فرآیند فنی است که نیاز به دقت و ابزار مناسب دارد. نصب صحیح تضمین می‌کند که پنجره نه تنها حرکت روان خود را بازیابد، بلکه عایق‌بندی و درزبندی کاملی نیز داشته باشد. در این بخش، مراحل گام به گام تعویض بلبرینگ‌ها و نکات مهم رگلاژ ارائه می‌شود.

ابزار و آمادگی اولیه

قبل از شروع کار، ابزارهای زیر را آماده کنید:

• پیچ‌گوشتی (معمولاً چهارسو یا ستاره‌ای)
• کاردک یا ابزار پلاستیکی ظریف (برای جدا کردن زهواره‌ها)
• دستمال تمیز و جاروبرقی کوچک
• بلبرینگ‌های جدید (که از نظر ابعاد و ظرفیت تحمل بار مطابق با لنگه باشند).

مراحل گام به گام تعویض بلبرینگ

۱. خارج کردن لنگه از فریم ثابت

لنگه پنجره کشویی را به آرامی به سمت داخل (یا بیرون) بکشید. لنگه را با بالا کشیدن آن از ریل پایینی جدا کرده و به طور کامل از فریم خارج کنید. لنگه را روی سطح نرم (مانند پتو یا موکت) قرار دهید تا پروفیل و شیشه آسیب نبینند.

۲. جدا کردن شیشه و تخلیه پروفیل

• جدا کردن زهواره‌ها: زهواره‌ها (نوارهای باریک پلاستیکی که شیشه را در پروفیل نگه می‌دارند) را با احتیاط و با استفاده از کاردک جدا کنید. همیشه از زهواره‌ای که کوتاهترین طول را دارد شروع کنید.
• خارج کردن شیشه: شیشه را با دقت و به کمک حداقل دو نفر، از داخل پروفیل لنگه خارج کرده و در جای امن قرار دهید. این مرحله برای دسترسی به کانال پایینی پروفیل ضروری است.
• تخلیه پروفیل: بعد از خارج شدن شیشه، نوارهای پلاستیکی یا بلوک‌های نگه‌دارنده شیشه (شیم‌ها) را که در کف پروفیل قرار دارند، خارج کنید.

۳. دسترسی و تعویض بلبرینگ‌های قدیمی

• دسترسی به بلبرینگ‌ها: اکنون در کف پروفیل، به محفظه یا کانال‌هایی که بلبرینگ‌های قدیمی در آن‌ها نصب شده‌اند، دسترسی دارید.
• خارج کردن بلبرینگ‌ها: بلبرینگ‌های قدیمی معمولاً توسط یک یا چند پیچ در جای خود ثابت شده‌اند. پیچ‌ها را باز کرده و بلبرینگ‌های خراب را خارج کنید.
• تمیز کردن ریل و کانال: قبل از نصب بلبرینگ جدید، حتماً داخل کانال پروفیل و همچنین ریل فلزی فریم ثابت را از هرگونه گرد و غبار، شن و بقایای بلبرینگ شکسته کاملاً تمیز کنید. وجود کوچکترین ذره‌ای از آلودگی می‌تواند عمر بلبرینگ جدید را کاهش دهد.

۴. نصب بلبرینگ‌های جدید و تست اولیه

• قرار دادن بلبرینگ جدید: بلبرینگ‌های جدید را در محل تعیین شده (محفظه بلبرینگ) قرار داده و پیچ‌های تثبیت‌کننده آن‌ها را ببندید. مطمئن شوید که جهت غلتک‌ها کاملاً عمود بر پروفیل باشد.
• قرار دادن شیشه و زهواره‌ها: شیشه را با احتیاط مجدداً در پروفیل قرار دهید و سپس بلوک‌های نگه‌دارنده (شیم‌ها) و زهواره‌ها را در جای خود نصب کنید.

نکات کلیدی برای رگلاژ صحیح

مرحله رگلاژ (تنظیم ارتفاع) مهم‌ترین بخش برای تضمین عملکرد روان و عایق‌بندی کامل است:

1. رگلاژ ارتفاع (تراز): اگر بلبرینگ شما از نوع رگلاژی است (که حتماً توصیه می‌شود)، با استفاده از پیچ تنظیم، ارتفاع چرخ را تنظیم کنید. هدف این است که لنگه پنجره در حالت بسته کاملاً با فریم ثابت تراز شود و واشرهای آب‌بندی در تمام محیط لنگه، تماس محکم و یکنواختی با فریم داشته باشند.
2. تست حرکت: لنگه را مجدداً روی ریل قرار داده و چندین بار آن را باز و بسته کنید. حرکت باید در تمام طول مسیر، روان، یکنواخت و بدون نیاز به فشار زیاد باشد.
3. بررسی آب‌بندی: پس از اتمام رگلاژ، اطمینان حاصل کنید که هیچ‌گونه لقی یا بازی ناخواسته در لنگه وجود نداشته باشد و مکانیزم قفل (اسپانیولت) به درستی درگیر شود. اگر لنگه باز هم لق می‌زند، احتمالاً رگلاژ عمودی یا افقی (در صورت وجود پیچ رگلاژ جانبی) نیاز به تنظیم دقیق‌تر دارد.

نصب صحیح بلبرینگ، نه تنها به آسانی حرکت کمک می‌کند، بلکه با تراز کردن کامل لنگه، تضمین می‌کند که پنجره وظایف اصلی خود یعنی عایق‌بندی صدا و حرارت را به بهترین نحو انجام دهد.

بلبرینگ پنجره کشویی: افزایش طول عمر و کارایی

۱۰. نگهداری و روانکاری بلبرینگ‌ها برای افزایش دوام

توضیح کوتاه: ارائه راهکارهای عملی برای نگهداری، تمیز کردن ریل‌ها و روانکاری دوره‌ای بلبرینگ‌ها به منظور به حداکثر رساندن عمر مفید.

حتی باکیفیت‌ترین بلبرینگ‌ها نیز، اگر به درستی نگهداری نشوند، عملکرد خود را از دست داده و دچار خرابی زودرس می‌شوند. نگهداری صحیح پنجره کشویی، به ویژه توجه به تمیزی ریل و وضعیت روانکاری بلبرینگ‌ها، می‌تواند عمر مفید این قطعات حیاتی را تا چندین سال افزایش دهد و نیاز به تعویض را به تعویق اندازد. نگهداری شامل دو جنبه کلیدی است: تمیزکاری منظم و روانکاری دوره‌ای.

الف) تمیزکاری منظم: دشمن اصلی بلبرینگ‌ها

مهم‌ترین عامل کاهش عمر بلبرینگ‌ها، آلودگی است. گرد و غبار، شن و ماسه، ذرات فلزی ریز و کثیفی‌های محیطی با چسبیدن به ریل و نفوذ به محفظه بلبرینگ (در صورت عدم آب‌بندی کامل)، مانند یک ساینده عمل کرده و باعث سایش سریع ساچمه‌ها و حلقه‌ها می‌شوند.

1. تمیز کردن ریل (Track Cleaning):
   1. ابزار مناسب: برای تمیزکاری عمیق، از جاروبرقی‌های نازک برای جمع‌آوری ذرات درشت و شن‌ها استفاده کنید. سپس، با یک پارچه نم‌دار یا مسواک که به آب و صابون آغشته شده است، شیار ریل را کاملاً تمیز کنید.
   1. اهمیت خشکی: پس از شستشو، حتماً ریل را کاملاً خشک کنید. باقی ماندن رطوبت، به ویژه در ریل‌های فلزی، می‌تواند فرآیند زنگ‌زدگی (حتی در استیل‌های معمولی‌تر) را تسریع کند.
2. تمیز کردن چرخ‌های بلبرینگ:
   1. در حالت بازشو، چرخ‌های بلبرینگ را که روی ریل قرار دارند با یک دستمال تمیز پاک کنید. اگر چرخ‌ها در معرض دید نیستند، سعی کنید با فشار هوا (مانند اسپری‌های هوای فشرده) ذرات چسبیده به اطراف بلبرینگ را خارج کنید.
3. تکرار: تمیزکاری ریل باید بسته به موقعیت جغرافیایی و میزان گرد و غبار منطقه، حداقل هر شش ماه یکبار انجام شود.

ب) روانکاری دوره‌ای: حفظ روانی حرکت

اگرچه بسیاری از بلبرینگ‌های باکیفیت به صورت “روانکاری شده مادام‌العمر” (Sealed and Pre-lubricated) عرضه می‌شوند، اما با گذشت زمان، ممکن است روانکار (گریس) داخلی خشک شود یا عملکرد خود را از دست بدهد. روانکاری خارجی می‌تواند عملکرد را بازیابی کند.

1. نوع روانکار:هرگز از روغن‌های خوراکی، گریس‌های معمولی یا اسپری‌های WD-40 به صورت مستقیم و زیاد استفاده نکنید. روغن‌های معمولی سریعاً جذب آلودگی می‌شوند و WD-40 در واقع یک حلال است که گریس اصلی بلبرینگ را از بین می‌برد.
   1. توصیه شده: از روانکارهای سیلیکونی (Silicone Lubricant) یا گریس‌های لیتیومی سفید (White Lithium Grease) به صورت اسپری یا پمادی برای بلبرینگ‌ها و ریل‌ها استفاده کنید. روانکار سیلیکونی کمتر گرد و غبار جذب می‌کند.
2. روش روانکاری:
   1. ریل‌ها: مقدار بسیار کمی روانکار سیلیکونی را به آرامی روی سطح ریل اسپری کنید و سپس لنگه را چند بار حرکت دهید تا روانکار به طور یکنواخت توزیع شود.
   1. بلبرینگ‌ها: اگر بلبرینگ‌ها دارای درپوش آب‌بندی (Seal) نیستند و ساچمه‌ها قابل مشاهده‌اند، مقدار کمی روانکار را مستقیماً روی ساچمه‌ها و محور چرخ اعمال کنید. در غیر این صورت، تنها روانکاری ریل کافی است.
3. احتیاط: استفاده بیش از حد از روانکار، به ویژه در ریل‌ها، باعث ایجاد یک سطح چسبناک شده و مانند آهنربا گرد و غبار محیط را جذب می‌کند که نتیجه معکوس خواهد داشت. از مقدار کم و کنترل شده استفاده کنید.

ج) بررسی نهایی و جلوگیری از فشارهای جانبی

• بررسی رگلاژ: سالی یکبار، رگلاژ و تراز بودن لنگه را بررسی کنید (بخش نهم). اگر بلبرینگ‌ها در اثر وزن کمی پایین آمده باشند، تنظیم مجدد ارتفاع می‌تواند فشار را از روی یراق‌آلات بردارد.
• فشار ناگهانی: از وارد کردن فشار یا ضربه جانبی ناگهانی به لنگه پنجره در هنگام باز و بسته کردن خودداری کنید. این فشارها می‌توانند باعث شکستن قفسه بلبرینگ‌ها یا آسیب مکانیکی به چرخ شوند.

با رعایت این نکات ساده نگهداری، می‌توان اطمینان حاصل کرد که بلبرینگ‌های پنجره کشویی برای مدت زمان طولانی، کارایی، روانی و بی‌صدایی خود را حفظ کنند و نیاز به هزینه‌های تعمیر و تعویض را به حداقل برسانند.

سؤالات متداول (FAQ) بلبرینگ پنجره کشویی

در این بخش، به برخی از رایج‌ترین سوالاتی که ممکن است پس از مطالعه کامل مقاله در خصوص بلبرینگ و غلتک پنجره کشویی مطرح شوند، پاسخ داده شده است.

• آیا بلبرینگ (غلتک) پنجره‌های UPVC با آلومینیومی متفاوت است؟ بله، از نظر ساختار متفاوت هستند. بلبرینگ‌های UPVC باید در قاب‌های (Housing) مخصوصی قرار گیرند که با شیار داخلی پروفیل‌های چند محفظه‌ای UPVC هماهنگ باشد. در حالی که بلبرینگ‌های آلومینیومی باید قابلیت تحمل وزن‌های بسیار بالاتر را داشته باشند و جنس چرخ آن‌ها (اغلب نایلون یا تفلون) باید با ریل آلومینیومی سازگار باشد تا از سایش ریل جلوگیری کند.
• چگونه تشخیص دهیم که بلبرینگ پنجره خراب شده است؟ نشانه‌های اصلی شامل کند شدن محسوس حرکت لنگه (نیاز به نیروی بیشتر برای جابجایی)، صدای ناهنجار “خرخر” یا سایش فلز در هنگام حرکت، و خارج شدن لنگه از رگلاژ (ایجاد لقی و نقص در عایق‌بندی) است. در صورت مشاهده این علائم، باید بلبرینگ‌ها تعویض شوند.
• حداکثر وزنی که یک بلبرینگ پنجره کشویی می‌تواند تحمل کند، چقدر است؟ این ظرفیت بسته به ساختار بلبرینگ متغیر است. بلبرینگ‌های تک چرخ معمولاً تا ۴۰ کیلوگرم، دو چرخ تا ۸۰ کیلوگرم و بلبرینگ‌های چهار چرخ (تاندِم) برای لنگه‌های سنگین (مانند درب‌های ریلی بزرگ) می‌توانند تا ۱۲۰ تا ۲۰۰ کیلوگرم و بیشتر را تحمل کنند. همیشه باید با در نظر گرفتن ضریب اطمینان (حداقل ۱.۵ برابر وزن محاسبه‌شده لنگه) بلبرینگ را انتخاب کرد.
• آیا عدم استفاده از بلبرینگ با کیفیت می‌تواند به پروفیل پنجره آسیب بزند؟ قطعاً. بلبرینگ‌های بی‌کیفیت یا نامناسب به سرعت دچار سایش و تغییر شکل می‌شوند و در نتیجه، وزن لنگه به طور نامتوازن و متمرکز به ریل و پروفیل زیرین وارد می‌شود. این فشار نقطه‌ای می‌تواند منجر به دفرمه شدن ریل، خراشیدگی سطح آلومینیوم و در نهایت، آسیب ساختاری به پروفیل (به ویژه در UPVC) شود.
• منظور از بلبرینگ تک چرخ، دو چرخ و چهار چرخ چیست؟ این اصطلاحات به تعداد غلتک‌های استفاده شده در یک واحد بلبرینگ اشاره دارند. مدل تک چرخ ساده‌ترین نوع است. دو چرخ (رایج‌ترین) وزن را بهتر تقسیم می‌کند. چهار چرخ (تاندِم) با توزیع بار روی چهار نقطه، بالاترین ظرفیت تحمل وزن را فراهم کرده و برای پنجره‌ها و درب‌های ریلی سنگین ضروری است.
